Во...нарыл по случаю... все просто до безобразия:

Недавно ввели новшество - обязательная езда днем с ближнем светом фар. Чтобы не забывать выключить фары можно использовать такую хитрость. На любой заводской сигнализации есть вход датчиков дверей, один плюсовой, другой минусовой. В большинстве автомобилей к дверям подключен именно минусовой вход сигнализации, а плюсовой остается свободным. Теперь, если его (плюсовой вход) подключить к цепи питания габаритов или ближнего света, то при запирании машины сигналка подаст предупреждающий сигнал, что двери не закрыты, оповестив этим о включенных фарах. Только световая сигнализация охранной системы должна быть подключена к поворотникам, а не габаритным огням.

Взято отседова:http://electroavto.narod.ru/melko.html

_________________
Мир всем...
Escort''95 mk6, CLX, hatchback five-door , CFI, J6A, HCS 1.3
...имеющие уши да услышат...
...у быстро бегущей маленькой мышки лапок не видно - отрицать невидимое есть очевидная ересь...

Я поставил себе такой.Звук приятный ТЫНЬ-ДЫНЬ!

_________________
Ford Escort МК7 , 1.3HCS, 1995 г.

А поподробнее от чего модуль??

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

Десяточный.

_________________
Мир всем...
Escort''95 mk6, CLX, hatchback five-door , CFI, J6A, HCS 1.3
...имеющие уши да услышат...
...у быстро бегущей маленькой мышки лапок не видно - отрицать невидимое есть очевидная ересь...

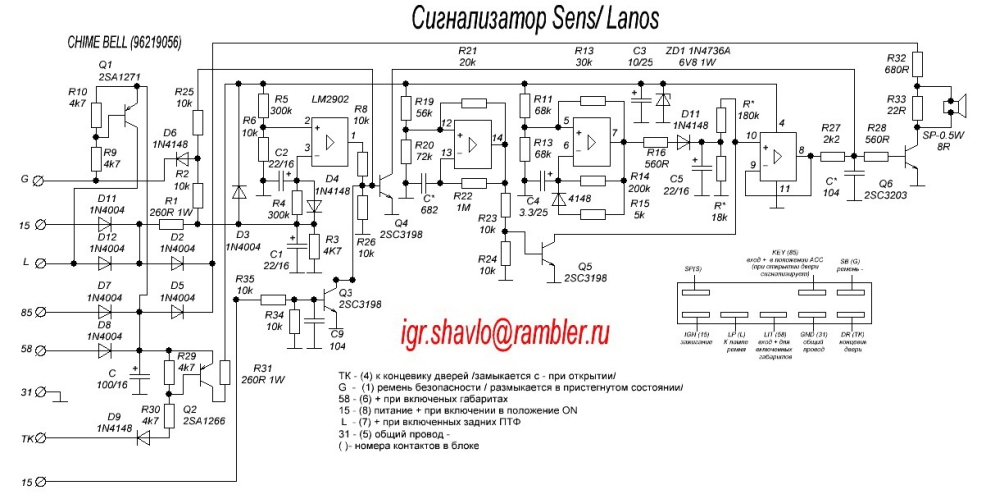

Колокольчик с Дэу ланоса.

Отседова http://forum.cxem.net/index.php?showtopic=78499

_________________
Мир всем...
Escort''95 mk6, CLX, hatchback five-door , CFI, J6A, HCS 1.3
...имеющие уши да услышат...
...у быстро бегущей маленькой мышки лапок не видно - отрицать невидимое есть очевидная ересь...

ребята помогите. не работает пищалка сигнализирующая о не выключенных габаритах, также при этом не загорается плафон освещения салона как при открытой водительской передней так и при пассажирской. также не срабатывала сигналка при открытии двери, грешил на концевики, заменил их на точно такие же оригинальные фордовские не помогло. зуммер как не пищал так и не пищит и плафон не горит подскажите в чем может быть причина. сам зуммер рабочий, т.к. при открытии багажника (универсал) загорается плафон и зуммер пищит.

_________________
Ford Escort Turnier (CLX), 17.07.1996, Zetec-E EFI (90PS), 1.6 16v, L1E

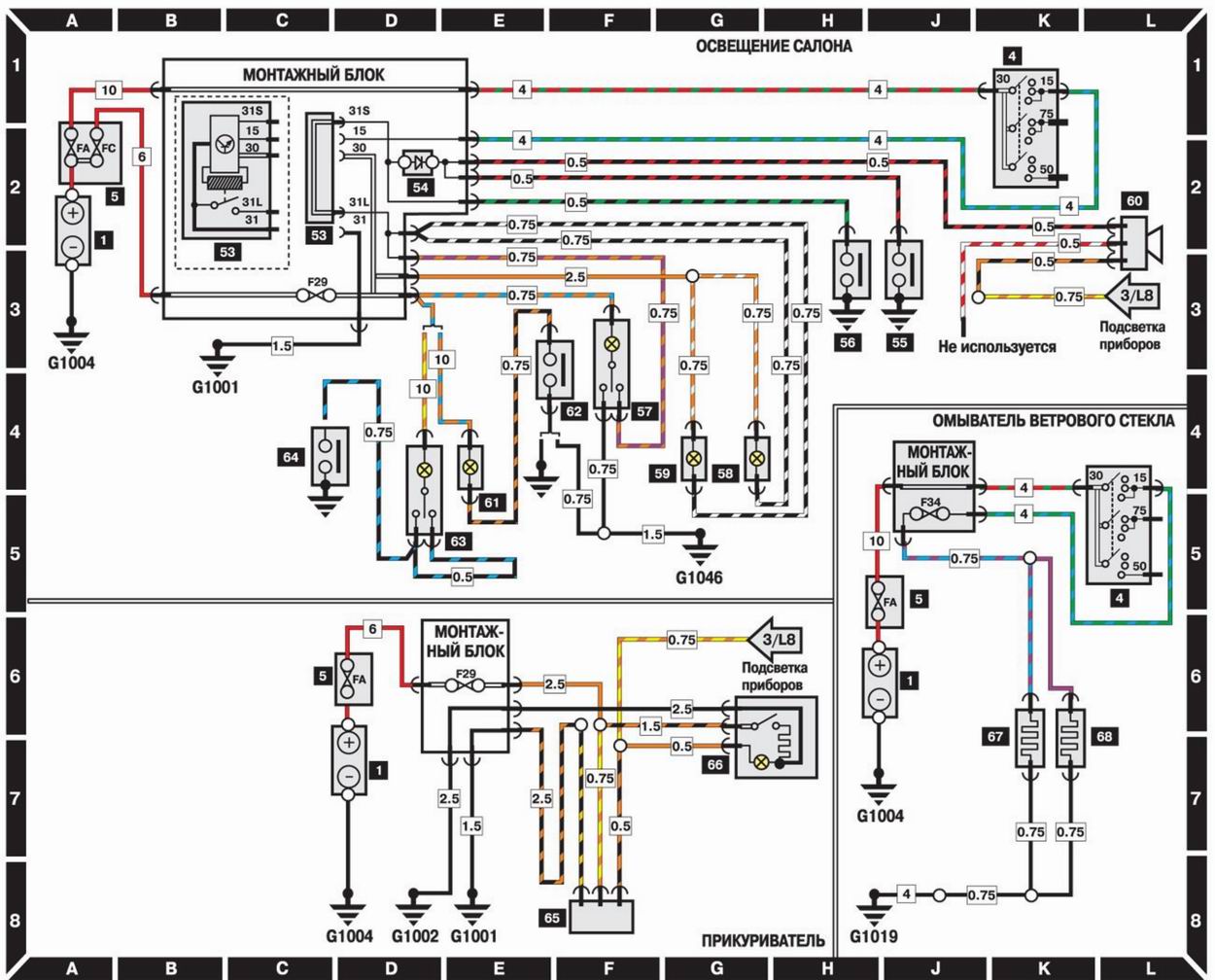

МОДЕЛИ С 1996 Г.
Система освещения салона, прикуриватель, омыватель ветрового стекла

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
53 – реле освещения салона;
54 – диод;
55 – выключатель на правой двери;
56 – выключатель на левой двери;
57 – лампа освещения салона;
58 – правая лампа;
59 – левая лампа;
60 – зуммер сигнального устройства незакрытой двери;
61 – лампа освещения багажного отделения;
62 – выключатель лампы освещения багажного отделения;
63 – освещение грузового отсека;
64 – выключатель освещения грузового отсека;
65 – часы;
66 – прикуриватель;
67 – обогреватель левого сопла омывателя;
68 – обогреватель правого сопла омывателя

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

На выходных все таки доделал!
Заменил штатную писклю (сигнал включеных габаритов) на ляляку от BMW.

Пискля не устраивала тем что от ее звука просыпались малыши, т.к. их 2е такие концерты не им не родителям на пользу не идут

что нужно
1 Сама пискля от BMW официально она называется Сирена сигнализации (штатной) 65818360995 стоимость 350 рупий на евроавто

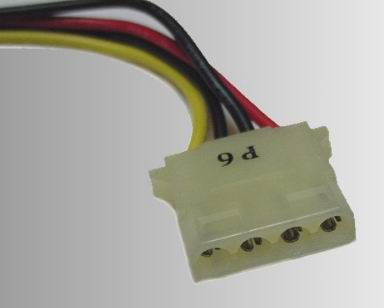

2 обычный разъем molex ( отрезан от старого компьютерного БП )
3 2 клеммы папа есть в любом автомагазе 1-3 рубля
4 саморез с широкой шляпкой 3,2х15
5 пара стяжек 150мм
6 термоусадка или изолента

порядок действий

Отрезаем от старого бп molex с запасом проводов 15-20 см хватит
из разъема вытаскивает контакт с красным проводом и оба с черным
Один черный провод обрезаем до 3 см от разъма и подпаиваем ко второму разъему с черным проводом.
Одеваем на это все термоусадку 4/2 прогреваем
на красный провод тоже одеваем термоусадку и прогреваем
Термоусадку я одевал так чтоб полностью закрыло контакт и захватило еще 3-5 мм провода

На сирене есть 2 пары контактов "+" и " -" без разницы на что подавать питание они на плате запаралелены. Всего в сирене 5 разных звуков Звучат они при подаче доп минуса на определенный контакт. Мне понравился тот что дает "динь- динь".
Контакт от molex очень плотно натягивается на контакты сирены и не сползает + термоусадка работает как доп пружина.
Сирена также работает от 9 вольт только тише, что удобно в домашних условиях проверять на "кроне".

В машине
Выковыриваем все кнопки на торпеде, и отсоединяем, снимаем ручки управления печкой.
отвинчиваем верхнюю крышку рулевой колонки, откручивает 2 самореза на панеле приборов, отстегиваем облицовку торпеды. Оттягиваем на себя( не сильно) отстегиваем разъем часов, разъем корректора фар, разъем подсветки ручек печки.
Снимаем полностью облицовку и откладываем это все в сторону
Над предохранителями на кронштейне торпеды висит штатная пискля , кубик похож на реле. Сдергиваем писклю вытягиваем наружу, определяем где + где -.
Примеряем BMWшную сирену, у меня она очень хорошо встала на место старой пискли, через отверстие в кронштейне закрепляется саморезом намертво. Обрезаем провода в размер у сирены обжимаем клеммы, собираем в разъем. ТЕстим , если все устраивает закрываем разъем термоусадной или изолентой, я еще стяжками пристегнул чтоб не разъединялось.

Если все устраивает то все собираем и радуемся новому звучанию.

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

итак есть зуммер: 7 контактов. на 1 и 2 подается минус, если на 4 подать плюс, т.е. открыть дверь (габариты включены) пикнет 4 раза и затихнет, если после этого срабатывания соединить 7 с 4, или 7 с 3, то будет пикать постоянно, но когда закрыть дверь и потом открыть, то больше не пикает, вообщем загадка. Взято отсюда. http://www.drive2.ru/cars/audi/100/100_ ... 151961521/

_________________
RS2000 92 г, Немец
http://www.drive2.ru/cars/ford/escort/e ... iger199/2/

RS2000 92 г, Немец

я не парился с такими взял от BMW
viewtopic.php?f=130&t=19512&start=60
viewtopic.php?f=130&t=19512&start=60#p419409

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

этот 14 у.е стоит, а от бмв 80 у.е. Есть разница?

_________________
RS2000 92 г, Немец
http://www.drive2.ru/cars/ford/escort/e ... iger199/2/

RS2000 92 г, Немец

откуда 350 р -80 уе?

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

в экзисте 80 у.е.

_________________
RS2000 92 г, Немец
http://www.drive2.ru/cars/ford/escort/e ... iger199/2/

RS2000 92 г, Немец

А на разборе купить не?

_________________
С уважением, Антон.
-------------------------------------
Ford Focus 2006 универсал TDCI 1,8
был Ford Escort 1997 универсал Zetec 1.6 16v

не
