Люди добрые!!!!!!!

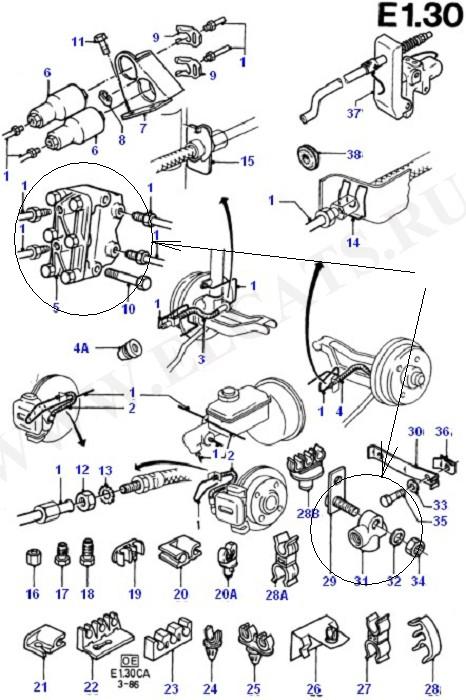

Гляньте пожалуйста как и куда подключены девайсы указанные стрелками?

_________________
Sierra 4x4 DOHC 2.0

Немножко поворчу - ты бы хоть красным стрелки сделал, а то стрелок на картинке как собак, пока найдешь твои кружочки..
Ну номер 31 - это некий тройник, которого быть не должно Потому как у Эскорта магистрали идут прямо от ГТЦ до колес, не пересекаясь и без ветвлений. Так что не знаю.
А номер 5, если верить Микрокату - это хреновина, аналогичная номеру 6, шла до 83го года. С 83го (с ноября 83го, если точнее) пошел девайс номер 6 (две штуки вместо одного номера 5). И до 90го не менялся, не знаю уж как дальше.
ДЕвайс ограничивает давление в заднем контуре, вот по каким параметрам он это делает - не знаю, разве что в нем что-то инерционное сделано - никаких внешних входов-выходов, кроме гидравлики, у него нет.
Кстати, к вопросу об "одноразовости" машин - судя по картинке, блок до 83го разбирался (болты нарисованы) и его можно было почистить-починить. После 83го - фигвам, монолитная эта штуковина и все..
З.Ы. Серьезно ты за систему взялся, однако, молодец !

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

Ну а как же, тормоза всётаки, а то я 3 года уже без тормозов езжу зимой! не могли бы вы схематически нарисовать или словами как нить написать куда подключается каждое колесо, очень уж хочется сделать по немеЦки а не по руски(_!_) 8)

_________________
Sierra 4x4 DOHC 2.0

Тебе сюда : http://escort-club.spb.ru/rtfm/ Первую вещь, из трех архивов, качаешь и смотришь что куда.
Вот тут http://pokatili.ru/forum/viewtopic.php?t=17656 можешь посмотреть, как в ней все прорисовано - кстати, тоже тормоза, только сильно навороченые
Удачи !

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

такой объём я буду качать вечность после чего меня уволют за превышение трафика.....если есть возможносто может сделаете вырезку так сказать из общей массы?! а вторая ссылка с механическим АБС это совсем не то!

_________________
Sierra 4x4 DOHC 2.0

Оказывается, зря я тебе эту прогу советовал - картинки системы без АБС там нет.. И в книжках моих бумажных нету. Так что завтра буду срисовывать со своего, хотя и без гарантии что это уже не колхоз. Вроде как явных соплей не висит, но все может быть..

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

Огромнейшее спасибо за внимание к теме!
Да здравствует интернет и отзывчивые сограждане! :D

_________________
Sierra 4x4 DOHC 2.0

Так, картинки выкладываю. Грязь под капотом надо убирать, конечно, но вот такой пока бардак...

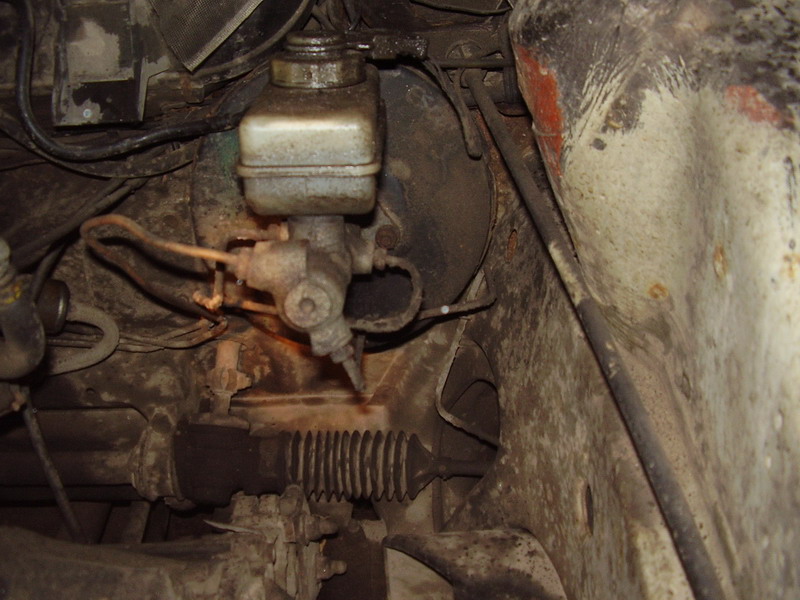

Вот ГТЦ.
Два контура, контура диагональные. Правое переднее и левое заднее - один контур, левое переднее и правое заднее -второй.
На фотке хорошо видна одна трубка, идущая к левому переднему колесу. Три другие идут вместе на правую сторону машины, одна к правому переднему и две к регуляторам давления, а от них к задним колесам.

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

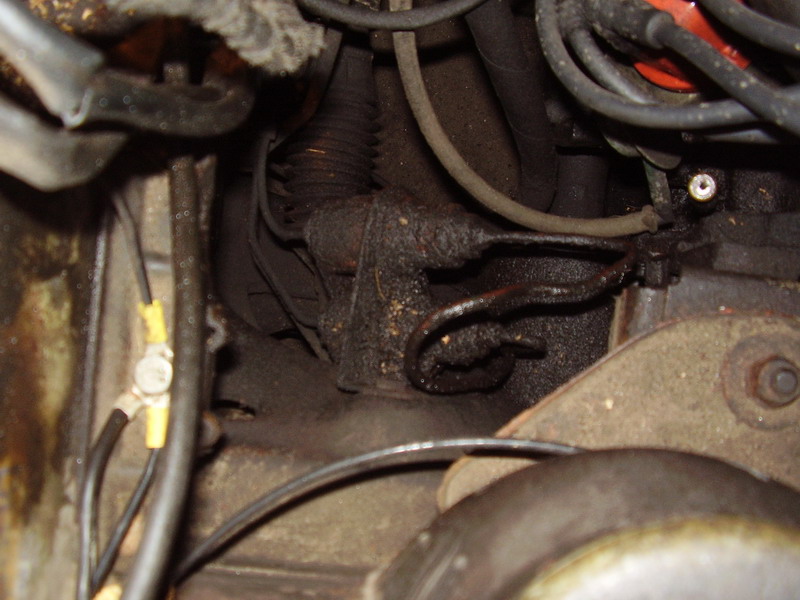

Вот вторая сторона, те три трубки которые от вакуумника ушли.
Две приходят к регуляторам (задние по ходу машины резьбовые стыки) и от регуляторов трубки идут к задним тормозным цилиндрам. Трубки прямые идут под брюхом, в тоннеле пола, расходятся в стороны по стенке перед бензобаком, проходят по лонжеронам и приходят к 'ушам', в которых гибкие шланги крепятся. Гибкие шланги идут к точкам крепления на амортизаторах, там стыкуются с медными трубками и эти трубки уже приходят к цилиндрам. Описал длинно и криво, на самом деле с точки зрения гидравлики это прямой провод от регулятора до гидроцилиндра.
И третья трубка идет прямо к правому переднему колесу, тоже через гибкий шланг. Ее плохо видно, она проходит под нижней на фотке трубкой.

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

Огромное спасибо! всё предельно ясно!

_________________
Sierra 4x4 DOHC 2.0

Незачто
Сильно наколхожено в твоем случае ?

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

Не знаю на сколько это сильно, передние подключены к ГТЦ, задние трубки просто обломлены, а выходы к ним заглушены, представьте что такое переднеприводный автомобиль зимой без задних тормозов (_!_) бог миловал за 3 года такой эксплуатации ни разу не вылетел и в ДТП не попал, а занятся работа не позволяла! Разборки по фордам есть но там только скорпы да сиеры!
Так вот ещё вопрос, барабанные тормоза совершенно пустые, колодки, цилиндры, шланги я купил, пружинки думаю найду или придумаю чё нить, а вот штуковина которая разводит ручник, подойдёт ли от сиерры или скорпа?! просто в экзисте эта железячка 1500 стоит и то не факт что её найдут! может варианты какие известны?!

_________________
Sierra 4x4 DOHC 2.0

Нда, есть хозяева которым машину нельзя доверять...
На самом деле задние тормоза - это процентов 30 торможения, так что если не носиться, то можно никуда не улетать. Где-то у Федорова была фотка оттормаживающейся Фиесты - там зад просто висит, машина на передних колесах только идет.
Зимой, кстати, гораздо страшнее блокировка задних колес - тогда тебя разворачивает задницей вперед и что ты соберешь на этом развороте, зависит только от твоего везения. Знакомый так 'съэкономил' - поставил назад летнюю, вперед шиповку, и на переходе бабушку в багажник подобрал. Все живы, но расплачивался он долго...
Планка эта б/ушная копейки стоит, и врядли она в дефиците. Если есть какие-нить каналы передачи из Питера или Москвы, то проблем не будет.

_________________
Focus II 1.6 - такое вот приобретение.
Escort IV 1.6i - Карл-Призрак дороги.
Escort III 1.3 CVH. Хорошая была машинка.
Escort IV 1.3 OHV, окончательно сгнил. Не жилец..
Москвич 407. Раритет, однако.

Как сказал Семён Семёныч из "Брилиантовая рука" - Будем искать :D

_________________
Sierra 4x4 DOHC 2.0

ааа...сегодня собрал в кучу все тормаза)) Это не обьяснить словами, я счастлифф)) Новые колодки все, задние рабочие, передние супорта с рымонта, новые тормозные дицки и ремкомплект в ГТЦ, шланги и полусамопальные задние торм. трубки ( новых даже н азаказ не привозят, делал с жиговских)...аафигеть, до педали дотрагиваешься с небольшим усилием - машину осаживает мигом...весч)) Может это норма для всех, но после моего одного тормозящего колеса при пидали в пол это теперь кажется идеалом)))
